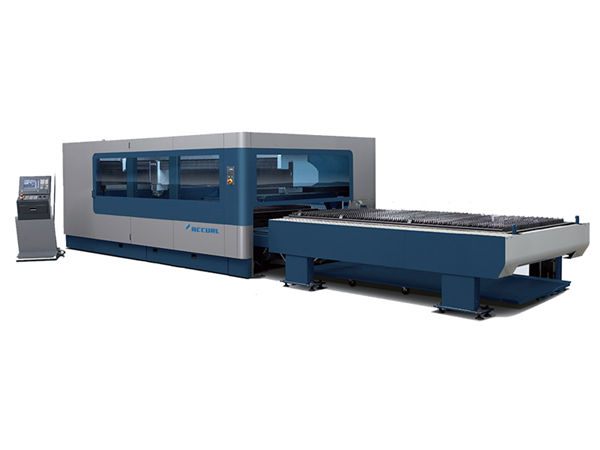

automatikus köteg cnc rost lézervágó gép

automatikus köteg cnc rost lézervágó gép

termék leírás


Minősítés: CE, ISO 9000
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1 SET
Alkuképes ár
Csomagolás részletei: fa csomagolás
Szállítási idő: 15 - 30 munkanap
Fizetési feltételek: T / T, Western Union, MoneyGram
Ellátási képesség: 1000 egység havonta

Részletes termékleírás


Termék név:Lemez és Csövek Szálas LézervágógépLézer típusa:Rost lézer
Lézer teljesítmény:800W / 1000W / 2000W / 4000WGarancia:12 hónap
Értékesítés utáni szolgáltatás:Mérnöki szolgáltatás tengerentúlonSúly:3000 kg
Vezérlőszoftver:CypcutCNC vagy sem:IGEN
Alkalmazható anyag:Fémcső és fémlemezTápegység:AC380V ± 5% 50 / 60Hz (3 fázis)

Termékek leírása


Elfogadjuk a legkifinomultabb szálaszerű N-light / IPG szálakat, kombinálva az öntervező Gantry CNC gépet és a nagy szilárdságú hegesztő testet. Magas hőmérsékleten végzett lágyítás és nagy CNC-marógép precíz megmunkálása után jó merevséggel és stabilitással rendelkezik importált nagy pontossággal és nagy sebességgel, lineáris vezető meghajtással, nagysebességű szervómotorral.Alumínium gerenda, fejlett hőkezelési folyamat, nagy szilárdságú, könnyű , jó merevség. Elsősorban 20 mm fém alatti csövek nagy sebességű és nagy pontosságú vágására szolgál. A szálaszerűnek számos előnye van, mint például a nagy sugárminőség, a nagy fényerő, a magas konverziós arány, a karbantartás nélküli, stabil és megbízható működés, olcsó és kis méretű stb. A légsegítő vágás a lézervágás legfejlettebb szintje. , amely különösen alkalmas rozsdamentes acél, szénacél, ötvözött, sárgaréz, réz, titán és más fém anyagok precíziós vágására. Széles körben használják fémtermékekben, kerékpárokban, fémbútorokban, fitneszfelszerelésekben, sporteszközökben, mezőgazdasági gépekben, vitrinek polcon, tűzoltásban.

Gép funkció


1. Kettős elektromos tokmány és kettős szervomotor kialakítása, a vágott csövekre kerek, négyzet alakú, téglalap alakú cső, ovális cső, I-sugár stb.
2. Pneumatikus gördítõkerék tartószerkezet, amely biztosítja a forgási stabilitást vágás közben.
3. Nagy teljesítményű lézerforrás és stabil operációs rendszer, amelyek a legjobb vágási hatást biztosítják.
4. A gép tökéletes hűtőrendszerrel, kenőrendszerrel és portalanító rendszerrel rendelkezik, hogy biztosítsa stabil, hatékony és tartós működését.
5. A gép különféle fémek kivágására és kiváló és stabil vágási minőségére használható.
6. Speciális CAD / CAM automatikus programozó szoftverrel és automatikus fészkelő szoftverrel lehetőség van a nyersanyagok maximális megtakarítására.
7. A CNC rendszerhez való hozzáférés az Ethernet interfészen keresztül lehetővé teszi a kommunikációt és a távfelügyeletet a lézervágási folyamat során.

Technikai paraméterek


Szálas lézerteljesítmény: 800W, 1000W, 1500W, 2000W, 3000W 4000W (opcionális)
Munkaméret: 3000 * 1500mm
X és Y pozicionálási pontosság: + -0,05 mm
Átviteli mód: importáljon Németország Atlanta nagy pontosságú fogaskerekeit és állványát kettős hajtású állványszál lézervágóval

Lézer teljesítmény800W 1000W 2000W 3000W
LézerforrásIPG / N-LIGHT Maxphotonics szálas lézerrezonátor
Cső / cső megmunkálása (Φ x L)Φ = 20-300 mm, L = 6 m, 8 m, 12 m (Φ = 20-300 mm opció esetén; L> 6 m opció esetén)
Cső / cső kategóriaKerek, négyzet, téglalap alakú, ovális, derékgömb stb
Forgási sebesség120 fordulat / perc
CNC vezérlésCypcut / Németország PA HI8000
LézerfejSvájc Raytools
TápegységAC380V ± 5% 50 / 60Hz (3 fázis)
Teljes villamos energia22kW
Pozíció pontossága± 0,03 mm / m
Ismételje meg a helyzet pontosságát± 0,02 mm
Maximális helyzetsebesség70m / min
Gyorsulás1g
Rajzolási programozási módA Solidworks, a Pro / e, az UG stb. Közvetlen importálása
A gép súlya6.5-7.5T

A szálas lézervágó gép előnye


1. Kiváló útminőség: Kisebb lézerpont és magas munka hatékonyság, kiváló minőség.
2. Nagy vágási sebesség: a vágási sebesség 2-3-szorosa, mint az azonos teljesítményű CO2 lézeres vágógéppel.
3. Stabil futás: fogadja el a világ legfontosabb importszálas lézereit, stabil teljesítményt nyújt, a kulcsfontosságú alkatrészek elérhetik a 100 000 órát;
4. Nagy hatékonyságú a fotoelektromos átalakításhoz: Hasonlítsa össze a CO2 lézervágó gépekkel. A szálaszerű vágógépeknek háromszoros fotoelektromos átalakítási hatékonysága van.
5. Olcsó: Energiatakarékosság és környezetvédelem. A fotoelektromos konverziós arány akár 25-30% lehet. Alacsony villamosenergia-fogyasztás, ez csak a hagyományos CO2 lézervágó gépek 20–30% -át teszi ki.
6. Alacsony karbantartás: a szálas vonalátvitelnek nem kell tükröznie a lencsét, megtakarítva a karbantartási költségeket;
7. Könnyű műveletek: szálas vonalátvitel, nincs szükség az optikai út beállítására.

A gép részletei


Az automatikus csőrakodó funkciói
1.Automatikus kötegrakodó opció, amely megtakarítja a munkaerőt és a rakodási időt, és tömegtermelési célt ér el
2.A kerek, téglalap alakú csövek és egyéb csövek teljesen automatikusan betölthetők, emberi beavatkozás nélkül.
3.Egyéb alakú csövek mesterségesen félig automatikus adagolással is elláthatók.
4.Max rakodócsomag 800 * 800mm
5.Max rakodócsomag tömege 2500kg
6.Szalag tartókeret a könnyű eltávolításhoz
7.Csőcsövek automatikusan megemelkednek
8.Automatikus leválasztás és automatikus igazítás
9.Robotikus kar kitöltése és pontos etetése

Automatikus gyűjtőkészülék:
1. Automatikus emelőtartó, vegye le a csövet és dobja be a kosárba
2. A vizuális méretű tartószerkezet gyorsan beállíthatja a tartó átmérőjét a csőátmérő szerint
3. A vizuális léptékű állítható tartóemelõ megtakarítja az etetési idõt, biztosítja a koncentráltságot, megakadályozza a csövek lengését

Emelhető állítható tartórendszer:
Különböző átmérőjű csövek vágása állítható tartórendszerrel, hogy gyorsan és pontosan megtalálják a koncentrikus csövet és a karomot, a gyors adagoláshoz, az ápolási célok eléréséhez, a beállítási idő megtakarításához. Elősegítheti a tokmány támogatását, csökkentve a lengőcsövet.

Integrációs ágy:
1.Egy egész lemez hegesztett ágy, teljes hossza 8 méter.
2.Integrációs ágy jobban tudja biztosítani a berendezések koncentrikusságát, a függőleges, a precíziós telepítést gyors és hatékony.
3.A teljes szerkezet kompakt pontossággal rendelkezik.

3D felhasználói felület:
1. Intuitív interfész, jobb kompatibilitás a Solidworks, Pro / e, UG szoftverrel, kényelmes és könnyen kezelhető.
2. radikális eltérés a hagyományos CNC operációs szoftver kód-programozási stílusú komplex működési módszertől.
3. Csökkentse a kezelő igényeit.

Online diagnosztikai funkció:
A CypTube szervo visszacsatolási funkcióval rendelkezik, vágófej, lézer és más alkatrészek elérhetők online, a hibapont-eszköz diagnosztizálására.

Termék alkalmazása:
Alkalmazás: Vághatja a csöveket, a csöveket és a különféle alakú csöveket.
Cső átmérője: 20-200mm
Vágási hossz: 6m / 4m stb
Vágási vastagság 500W szálas forrással: 3 mm rozsdamentes acél, 6 mm szénacél, 2 mm réz, 2 mm alumínium stb., 2,5 mm horganyzott lemez stb.
