cnc szálas lézervágó gép rozsdamentes acél lemezvágó csereasztallal

termék leírás

Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolási részletek: 1 * 40GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union

Részletes termékleírás

Alkalmazás::	Minden fém anyag	Vágási vastagság:	SS Upto 10mm, MS Upto 22cm
Lézer típus ::	Rost	CNC vagy sem ::	Igen
Hűtési mód ::	Vízhűtés	Vezérlőszoftver ::	Cypcut
Támogatott grafikus formátum ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Származási hely::	Kína
Típusszám::	TY-6020JB	Szolgáltatás utáni szolgáltatások ::	A tengerentúli gépeket kiszolgáló mérnökök
Ismétlődő pontosság ::	+ -0.03mm	Üzemi hőmérséklet::	0 ° C-45 ° C
Munkahelyi páratartalom ::	5%-95%	Lézerforrás:	Kínai vagy importált
Feszültség::	AC380V ± 10% 50Hz (60Hz)	Vágási terület:	6000x2000mm

termékleírás

JB sorozatú szálaszerű vágógép teljes védőborítással
Különösen alkalmas rozsdamentes acélhoz, szénacélhoz, horganyzott lemezhez és így tovább.
Széles körben használják lemezlemezekben, acélszerkezetekben, precíziós gépekben, autóalkatrészekben, poharakban, ékszerekben,
névtábla, reklám, kézműves, elektronika, játékok, csomagolás és más iparágak

A szálas lézervágó gép főbb jellemzői

Géptest:
1. Taiyi gépház 8 mm-es acélszerkezettel, 600 ℃ hőkezeléssel, precíz hegesztéssel, hogy 20 éves használatot biztosítson deformáció nélkül.
2. Távtartó magnéziumötvözettel öntéssel, erős stabilitás deformáció nélkül, gyors mozgás.
3. Nagy hatékonyságú dohányzó rendszer a gép testének mindkét oldalán, erős porozott por- és dohánygyűjtés, ez csökkenti a munkavállalók számára okozott károkat.
4. Importált precíziós karimás reduktor és szervomotor, gyors futási sebesség.
5. 70 penge és 6 tolórudak a gépágyon, szoros pengékkel a gép figyelmeztetésének csökkentése érdekében, hengerekkel dolgozó tolórudak a lapok könnyed feltöltéséhez és letöltéséhez.
6. A rugalmas rakodódoboz elõre és mindkét oldalán kinyitható, ami biztosan megfelel a gép munkakörülményeinek.

Leírás

Lézeres forrás	Rost
Vágási tartomány (L * W)	6000 mm × 2000 mm
Z tengely löket	250 mm
Max. helymeghatározási sebesség	120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet	1.0G
Hűtési forma	Vízhűtés
Lézer hullámhossz	1070nm
A lézerforrás kimeneti teljesítménye	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Választható)
Min. vágási rés	≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága	± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága	± 0,01 mm
A vágóanyag vastagsága (anyag szerint)	0,2-25 mm
Vezető modell	Importált szervomotor
energiaigény	380 V, 50/60 Hz
Üzemhőmérséklet	0-45 ℃
Folyamatos munkaidő	24 óra
A gép súlya	Körülbelül 12000 kg
Az áramellátás teljes védelmi szintje	IP54

Vágási vastagság referencia táblázat

Lézer teljesítmény	Max. Vágási vastagság
Lézer teljesítmény	Szénacél (mm)	Rozsdamentes acél (mm)	Alumínium (mm)	Sárgaréz (Mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
A paraméter felett csak referenciaként

Alkalmazott anyagok

Rozsdamentes acél, szénacél, ötvözött acél, szilikon acél, rugóacél, galvanizáló lemez, ecetes lemez, sárgaréz lemez, réz lemez, alumínium lemez stb.
A szálas lézervágó gép előnyei
1. Hasonlítsa össze a hagyományos lézerrel. A szálaszerű környezetvédelem nagyobb:
2. Sokkal alacsonyabb energiafogyasztás: a szálaszerv fotoelektromos átalakítási hatékonysága 15-szer nagyobb, mint a hagyományos lézernél.
3. Magasabb lézerfényminőség: egymodulos lézerforrás
4. Alacsonyabb fogyasztás: A pótalkatrészek csak védőlencséket és fúvókákat tartalmaznak. Elektromos fogyasztás 6 kW-tól 16 kW-ig, különböző lézerteljesítmény mellett.
5. Magas szintű automatizálás: A digitális vezérlés elfogadása, fájlokat importálhatunk közvetlenül az AUTO CAD programból a vágószoftverre. Bármely tárgy le lehet vágni, ráadásul intelligens betűkészítési funkcióval rendelkezik, így a nyersanyagköltségeket a lehető legnagyobb mértékben megtakaríthatjuk.
6. Magas vágási hatékonyság: A lézer átviteli tulajdonságai miatt a lézervágógép számos CNC munkapadral felszerelt a numerikus vezérlés megvalósításához. Csak a CNC programot kell megváltoztatnia a különböző alak vágásához, valamint a kétdimenziós és a háromdimenziós vágáshoz.

Részletes képek

	Név:A gép karosszériája és tartozékai.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel ellátott hegesztés, a 20 éves használat deformáció nélkül. b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas. c.A magas minőség garantálja tartósságát és könnyebb karbantartását.
Név:Váltóáramú szervomotor és vezető Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor biztosítja a stabil, pontos és megbízható hajtást.
	Név:Precíziós Lineáris ÚtmutatókHa továbbfejlesztett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekek és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság biztosítása érdekében ..
Név:VágófejAz érintkezés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagy mértékben javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.
	Név:Lézeres forrássebesség, nagy pontosságú vágóvonal és sima vágóél

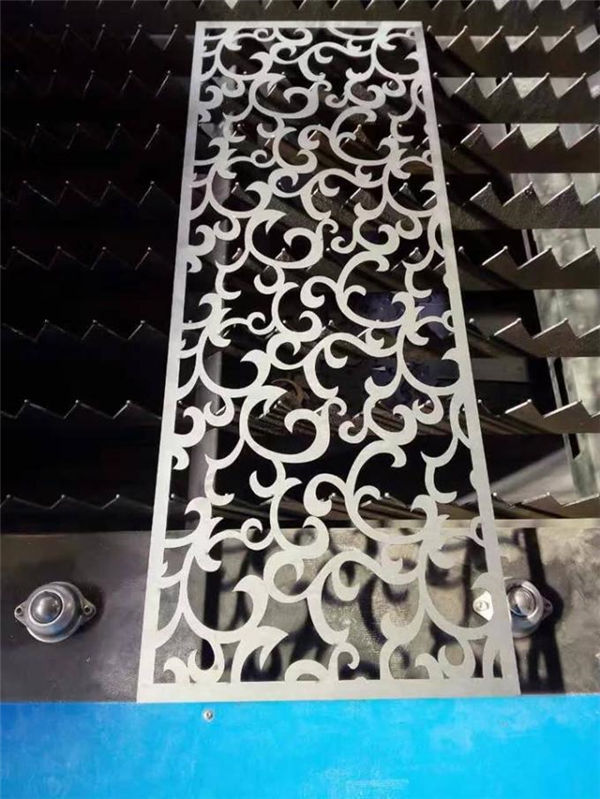

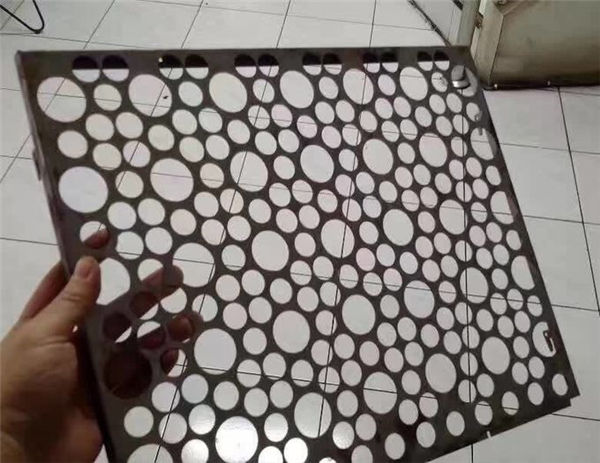

Mintavágás

Kiképzés

Értékesítés utáni szolgáltatás, a képzéstől a gépi telepítésig (3 módon):
1.Tanulási videó és felhasználói kézikönyv angol nyelven a telepítéshez, üzemeltetéshez, karbantartáshoz és a hibaelhárításhoz, valamint műszaki útmutató, amelyet e-mailben, faxon, telefonon / whatsapp / skype // -on stb. Kínálnak, amikor találkoznak a telepítés, a használat vagy a beállítás néhány problémája.
2.Az Ön cége gondoskodhat arról, hogy a gyárba érkezzen technikus, hogy megtanulja az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő kb. 3–5 nap, a képzés tartalma a következő:
a) Közös rajzszoftver képzés;
b) gépi be- és kikapcsolási oktatási eljárások;
c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása
d) a gép alapvető tisztítása és karbantartása;
e) Általános hardver hibaelhárítás;
f) Vigyázat a működésnél.
3.A háztól házig oktató képzési szolgáltatás. A vízum, az utazási költségek és a szállás megfizetése az ügyfél költségén történik. Jobb, ha a képzési időszak alatt fordítót szervez mindkét mérnöknek. Edzési idő: 3-5 nap.

szavatosság

a) .1 A teljes gép éve (az ember okozta károk tárgyalása folyik.)
b) .Lézerforrás 2 éves garancia
c). Egész életen át tartó karbantartás és alkatrészellátás
d). Ingyenes képzés az operációs személyzet számára. (a mérnök külföldre mehet, tárgyalások folynak.)
