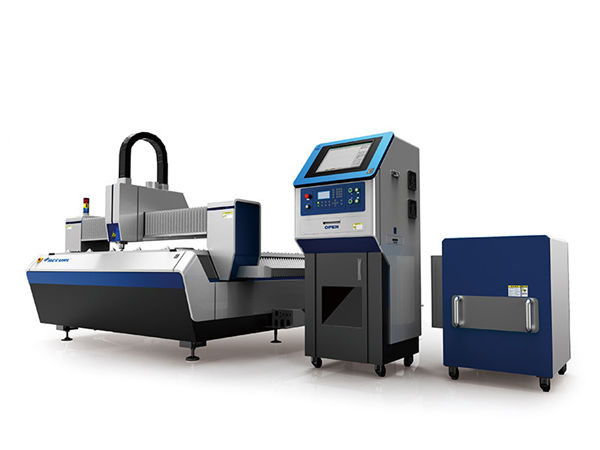

cnc fémlemez vágógép / csővágó gép

termék leírás

---

Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolási részletek: 1 * 40GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union

Részletes termékleírás

---

Alkalmazás::	Minden fém anyag	Vágási vastagság:	SS Upto 12mm, MS Upto 22cm
Lézer típus ::	Importált eredeti szálaszerű lézer	CNC vagy sem:	Igen
Mini vonal szélessége:	0.1mm	Támogatott grafikus formátum ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maximális gyorsulás:	1.0G	Ismétlődő pontosság ::	+/- 0,03
Üzemi hőmérséklet::	0 ° C-45 ° C	Hűtési mód:	Vízhűtés
Tömeg (kg):	8600	Feszültség::	AC380V ± 10% 50Hz (60Hz)
Vágási terület:	3000x1500mm	Termék:	CNC lemezvágó gép / csővágó gép

A szálaszerű gép előnye

---

1) A szálaszerű vágás a leggyorsabb folyamat a vékony lemezeknél.
2) „tiszta vágású” felületminőséget kapunk.
3) A fényvisszaverő anyagok, például az alumínium, a réz és a sárgaréz könnyedén vághatók.
4) Az alkatrészek gyártási költsége nagyon alacsony.
5) Kicsi vagy nem karbantartási költség.
6) A fogyó alkatrészek költsége alacsony. Az egyetlen cserélendő alkatrész a fúvókák, a kerámia és a védőszemüvegek hosszú ideig. Nincs más fogyasztható költség.
7) A rezonátor élettartama meghaladja a 100 000 munkaidőt.
8) Kettős gömbcsavaros szoros hurokrendszer és importált nyílt típusú CNC rendszer, magas színvonalú
pontosság és magas működési hatékonyság nagy sebességű vágás közben.
9) 2KW szálaszer és egy opcionális 500W-4000W szálaszerv szabványos elhelyezése
Az 500W-os szálaszerű lézer és az opcionális 1000W-os IPG vagy N-fényszál szabványos elhelyezése.
Alacsony üzemeltetési és karbantartási költségek. A befektetés hosszú távú megtérülése és a bevételek maximalizálása.
10) A burkolat kialakítása megfelel a CE szabványnak a megbízható és biztonságos feldolgozás érdekében.
A raklapváltó kényelmes anyag feltöltésére és lerakására, javítva a hatékonyságot.
A nyitott szerkezet egyszerű és kényelmes anyag feltöltésére és lerakására.
A fiókgyűjtő eszköz kényelmesebbé teszi az anyagok fogadását.
11) A nagy sebességű vágás célja, hogy a hegesztett gépi karosszéria kétszer az öregedési folyamat után garantálja a teljesítmény hosszú távú pontosságát és stabilitását.

A szálas lézervágó gép főbb jellemzői

---

1) A világhírű német Dlaser Fiber lézerforrás és az USA Laser Mech vágófej elfogadása
Dinamikus fókuszrendszer, nagy pontossággal vághat és lyukaszthat különféle fémből készült anyagokat
és nagy sebességgel.
2) Mivel a lézert rost továbbítja, nincs szükség karbantartásra vagy a lézer optikai útjának beállítására.
Ez nagymértékben csökkenti a gépek hibaarányát és meghosszabbítja az élettartamot.
3) A nagy formátumú vágófelület megfelel a különféle fémmegmunkálás igényeinek.

Leírás

---

Lézeres forrás	Rost
Vágási tartomány (L * W)	3000 mm × 15000 mm
Z tengely löket	250 mm
Max. helymeghatározási sebesség	120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet	1.0G
Hűtési forma	Vízhűtés
Lézer hullámhossz	1070nm
A lézerforrás kimeneti teljesítménye	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Választható)
Min. vágási rés	≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága	± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága	± 0,01 mm
A vágóanyag vastagsága (anyag szerint)	0,2-25 mm
Vezető modell	Importált szervomotor
energiaigény	380 V, 50/60 Hz
Üzemhőmérséklet	0-45 ℃
Folyamatos munkaidő	24 óra
A gép súlya	Körülbelül 8600 kg
Az áramellátás teljes védelmi szintje	IP54

Vágási vastagság referencia táblázat

---



Application Industries

---

Használható repüléstechnikában, repülőgépgyártásban, rakétagyártásban, robotgyártásban, felvonógyártásban, hajógyártásban, fémlemez vágás, konyhabútorok, elektronikai alkatrészek, autóalkatrészek, hűtő- és szellőzőcsövek, táblák, fém és más fém alkatrészek feldolgozására

Részletes képek

---

Kiképzés

---

1.Tanulási videó és felhasználói kézikönyv angol nyelven a telepítéshez, üzemeltetéshez, karbantartáshoz és a hibaelhárításhoz, valamint műszaki útmutató, amelyet e-mailben, faxon, telefonon / whatsapp / skype // -on stb. Kínálnak, amikor találkoznak a telepítés, a használat vagy a beállítás néhány problémája.

2.Az Ön cége gondoskodhat arról, hogy a gyárba érkezzen technikus, hogy megtanulja az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő kb. 3–5 nap, a képzés tartalma a következő:
a) Közös rajzszoftver képzés;
b) gépi be- és kikapcsolási oktatási eljárások;
c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása
d) a gép alapvető tisztítása és karbantartása;
e) Általános hardver hibaelhárítás;
f) Vigyázat a működésnél.
3.A háztól házig oktató képzési szolgáltatás. A vízum, az utazási költségek és a szállás megfizetése az ügyfél költségén történik. Jobb, ha a képzési időszak alatt fordítót szervez mindkét mérnöknek. Edzési idő: 3-5 nap.



Csomagolás és szállítás

---

1.A faházat füstöléses kezelés után végezzük.Nem szükséges a faellenőrzés, és ezzel megkíméljük a szállítási időt.
2.A gép alkatrészeit néhány puha anyag borította, főleg gyöngygyapot segítségével.
Kerülje el az összes olyan károsodást, amely a szállítási folyamat során előfordulhat. Akkor a műanyag fedelet lezárva szorosan becsomagoljuk, ügyeljen arra, hogy a burkolt puha anyagok sértetlenek maradjanak, elkerülve ezzel a vízálló és rozsdaálló tulajdonságokat is.
3.A legfontosabb fa tok, rögzített zsaluzattal.
4.A faház alján szilárd vasaló található, kényelmesen kezelhető és szállítható.
