szálas lézergravírozó gép 10 méteres gép felépítése

termék leírás

Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolási részletek: 1 * 40GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union

Részletes termékleírás

Alkalmazás:	Minden fém anyag	Vágási vastagság:	Akár 1mm SS
Lézer típusa:	Importált eredeti szálaszerű lézer	Max. Vágási vastagság:	20mm / CS; 10mm / SS
Mini vonal szélessége:	0.1mm	Vezérlőszoftver:	Cypcut
Támogatott grafikus formátum:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Márkanév:
Ismétlődő pontosság:	+/- 0,03	Üzemi hőmérséklet:	0 ° C-45 ° C
Hűtési mód:	Vízhűtés	Lézerforrás:	IPG / Nlight / Raycus / Max
Feszültség:	AC380V ± 10% 50Hz (60Hz)	Vágási terület:	3000x1500mm

Alkalmazás

0,2–14 mm vastagságú standard rozsdamentes acél szalagokhoz alkalmazzák

Termék

Vágott kör 100-800mm

Projekt konfigurálása

kód	Tétel
1	Hulladékkezelő rendszer
2	Mechanikus kar
3	Lézervágó gép
4	A központi elektromos vezérlőszekrény
5	Hűtőrendszer
6	Etetőgép

Lézergép Spec

Lézeres forrás	Rost
Vágási tartomány (L * W)	10000 mm × 15000 mm
Z tengely löket	250 mm
Max. helymeghatározási sebesség	120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet	1.0G
Hűtési forma	Vízhűtés
Lézer hullámhossz	1070nm
A lézerforrás kimeneti teljesítménye	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Választható)
Min. vágási rés	≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága	± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága	± 0,01 mm
A vágóanyag vastagsága (anyag szerint)	0,2-25 mm
Vezető modell	Importált szervomotor
energiaigény	380 V, 50/60 Hz
Üzemhőmérséklet	0-45 ℃
Folyamatos munkaidő	24 óra
A gép súlya	Körülbelül 12000 kg
Az áramellátás teljes védelmi szintje	IP54

Lézeres vágógép paramétere

Az eszterga ágy az egész hegesztőszerkezetből készül, a lágyítás után a feszültségcsökkentés után durva megmunkálás és a fémrétegek másodlagos vibrációs öregedési kezelése jobban oldja meg a hegesztés okozta stresszt, ezáltal jelentősen javítja a szerszámgép stabilitását.X, Y, A Z tengely átveszi a japán szervomotorot, nagy pontosságú köszörűszerkezet reduktorral és merevségtartóval, nagy pontosságú lineáris vezetővel, például hatékony átviteli mechanizmussal, hatékonyan garantálja az átvitel pontosságát; A gép automatikus kenőberendezéssel van ellátva, a vágási terület por elszívja eszköz, hulladékkocsi a vágási terület alján, mechanikus vágási mozgás, tartsa fenn az ívhiányos töltési mûveletet, egyszerû vágási utazás után nem kell visszatérnie az eredeti helyre, így sok idõt takarítva meg, a vágási sebesség jelentõsen javult. Számítások révén javíthatja a vágás hatékonyságát a vágás több mint 15% -ánál.

A vágóágy mozgásának vezérlése szervo motor által hajtott lánccal, az ágy felülete rézből és alumíniumból készült henger kupakból áll, a réz kupak hatékonyan csökkenti a karcolás lemezét, csökkenti a csere költségeit.

Az eszköz paramétereinek összegyűjtése, feltekerése, egyenesítés, adagolás

Kód	Teljesítmény	Paraméter	Megjegyzés
1	a tekercs maximális terhelési tömege	10T (Max)
2	A tekercs szélessége	200mm ~ 1300mm
3	A tekercs vastagsága	0.3mm ~ 1.5mm
4	anyag tekercs belső átmérője	Ø460-530mm
5	anyag tekercs külső átmérője	Ø1300mm (Max)
6	gyártósor sebessége	20m / min
7	betöltési mód	rakomány autó
8	Feszítő módszer	hidraulikus megfeszítés
9	fékezési módszer	Pneumatikus tárcsafék
10	Etetés ellenőrzése	elektromos indukció
11	legombolyít	frekvenciaszabályozás
12	Hordozó; Anyaga dobozos	automatikus
13	sajtókészülék	Automatikus
14	Lapos henger	fel 11 le 12
15	csipet tekercs	1 szett
16	etető	csipet henger
17	Adagoló sofőr	szervómotor

Vágási minták: (a csatolt képek referenciaként szolgálnak, kérjük, vegye fel velünk a kapcsolatot részletes videoért)

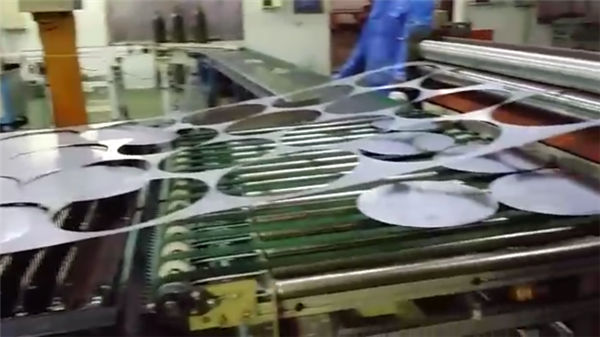

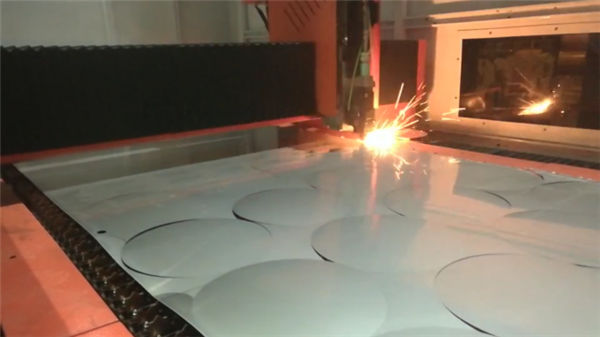

Mintavágás

Értékesítés előtti szolgáltatás

1. Ingyenes mintavágás,
Ingyenes mintavágáshoz / teszteléshez kérjük, küldje el nekünk a CAD fájlt, itt elvágjuk a vágást, és készítsünk videót, hogy megmutassuk a vágást, vagy küldje el a mintát az Ön vágási minőségének ellenőrzésére.
2. Testreszabott gép tervezés
Az ügyfél igényei szerint ennek megfelelően felülvizsgálhatjuk gépünket az ügyfél kényelme és a magas termelési hatékonyság érdekében.

Szolgáltatás értékesítés utáni

A. A gépet eljuttatjuk az oktatóvideóhoz és a felhasználói kézikönyvhez angolul a telepítéshez, üzemeltetéshez, karbantartáshoz és hibaelhárításhoz, valamint műszaki útmutatást kell adni e-mailben, faxon, telefonon, skype útján.
B. Technikusokat kínálunk az ügyfelek telepítéséhez és kiképzéséhez, az ügyfeleknek fedezniük kell a vízumot, a jegyet, a helyi megélhetési költségeket.
C. Az ügyfél képzés céljából jöhet a gyárba. Kínálunk felszerelési, üzemeltetési, gépi hibaelhárítási és karbantartási képzéseket.
A műhelyünkben zajló képzés során ingyenes képzést és 7 napos megélhetési költségeket kínálunk, 2 fő korlátozása esetén.

szavatosság

a) .1 A teljes gép éve (az ember okozta károk tárgyalása folyik.)
b) .Lézerforrás 2 éves garancia
c). Egész életen át tartó karbantartás és alkatrészellátás
d). Ingyenes képzés az operációs személyzet számára. (a mérnök külföldre mehet, tárgyalások folynak.)

GYIK

1. kérdés: Hogyan szerezhetem meg a legjobb gépet nekem?
Megmondhatja nekünk munkaanyagait, részletekkel ellátott munkáját képpel vagy vedioval, hogy eldönthessük, vajon a gép kielégíti-e az Ön igényeit. Akkor a legjobb modellt adhatjuk Önnek tapasztalatainktól függően.

2. kérdés: Ez az első alkalom, amikor ilyen típusú gépet használok, könnyű kezelni?
Küldünk Önnek kézikönyvet és útmutatót angol nyelven, amely megtaníthatja a gép kezelésére. Ha továbbra sem tudja megtanulni a használatát, akkor a "Teamviewer" online súgószoftver segítségével segíthetünk benne. Vagy beszélhetünk telefonon, e-mailben vagy más kapcsolattartási módon.

3. kérdés: Ha a gépen probléma van a helyemben, hogyan tehetem?
Ingyenes alkatrészeket küldhetünk Önnek garanciaidő alatt, ha a gépeknek bármilyen problémája lenne a "normál használat" során.

4. kérdés: Rendezi-e a gépek szállítását?
Igen, kedves tisztelt ügyfelek, FOB vagy CIF árért megbeszéljük a szállítást az Ön számára. Az EXW árért az ügyfeleknek maguknak vagy képviselőiknek kell megszervezniük a szállítást.
