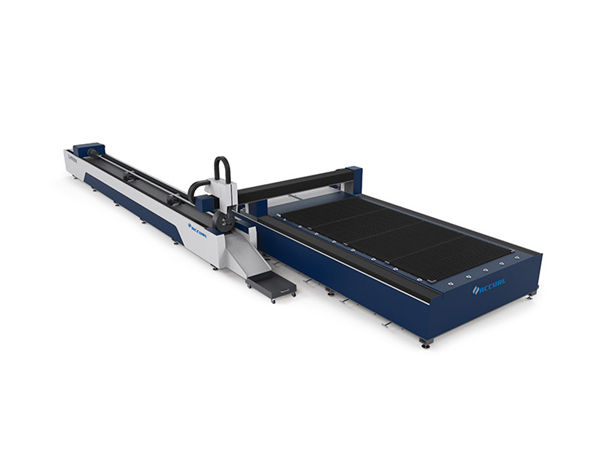

fémcsövek 3D lézervágó gép / automatikus csővágó gép

termék leírás

Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolás részletei: 1 * 20 GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union, L / C
Ellátási képesség: 50 másodperc havonta

Részletes termékleírás

Alkalmazás::	Minden fém anyag	Vágási vastagság:	SS Upto 10mm, MS Upto 22cm
Lézer típus ::	Rost	CNC vagy sem ::	Igen
Hűtési mód ::	Vízhűtés	Vezérlőszoftver ::	Cypcut
Támogatott grafikus formátum ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Származási hely::	Kína
Típusszám::	TY-3015DG	Szolgáltatás utáni szolgáltatások ::	A tengerentúli gépeket kiszolgáló mérnökök
Ismétlődő pontosság ::	+ -0.03mm	Üzemi hőmérséklet::	0 ° C-45 ° C
Munkahelyi páratartalom ::	5%-95%	Feldolgozási tartomány:	20-130mmx3000mm
Feszültség::	AC380V ± 10% 50Hz (60Hz)	Vágási terület:	3000 * 1500 mm-es, nagyobb méret testreszabható

Géptest

1. A gép karosszéria 8 mm-es acélszerkezettel, 600 ℃ hőkezeléssel, precíz hegesztéssel, hogy 20 éves használatot biztosítsunk deformáció nélkül.
2. Távtartó magnéziumötvözettel öntéssel, erős stabilitás deformáció nélkül, gyors mozgás.
3. Nagy hatékonyságú dohányzó rendszer a gép testének mindkét oldalán, erős porozott por- és dohánygyűjtés, ez csökkenti a munkavállalók számára okozott károkat.
4. Importált precíziós karimás reduktor és szervomotor, gyors futási sebesség.
5. 70 penge és 6 tolórudak a gépágyon, szoros pengékkel a gép figyelmeztetésének csökkentése érdekében, hengerekkel dolgozó tolórudak a lapok könnyed feltöltéséhez és letöltéséhez.
6. A rugalmas rakodódoboz elõre és mindkét oldalán kinyitható, ami biztosan megfelel a gép munkakörülményeinek.

A szálaszerű vágógép előnye

1) Kiváló gerendaminőség: Kisebb fókuszátmérő és magas munka hatékonyság, kiváló minőség.
2) Nagy vágási sebesség: A vágási sebesség több mint 60m / perc
3) Stabil futás: A világ legfontosabb importszálas lézereinek elfogadása, stabil teljesítmény, kulcsfontosságú alkatrészek
eléri a 100 000 órát;
4) Nagy hatékonyságú a fotoelektromos átalakításhoz: Hasonlítsa össze a CO2 lézervágó géppel,
szálas lézervágó gép háromszoros fotoelektromos konverziós hatékonysággal rendelkezik
5) Olcsó és alacsony karbantartás: Energiatakarékosság és környezetvédelem. Fotoelektromos konverziós arány
legfeljebb 25-30%. Alacsony villamosenergia-fogyasztás, ez csak a hagyományos CO2 lézer 20–30% -át teszi ki
vágó gép. A szálas vonalátvitelnek nem kell tükröznie a lencsét, megtakarítva a karbantartási költségeket;
6) Könnyű műveletek: szálas vonal átvitel, nincs beállítva az optikai út;
7) Szuper rugalmas optikai effektusok: Kompakt kialakítás, könnyen rugalmas gyártási követelmények.

Leírás

Lézeres forrás	Rost
Vágási tartomány (L * W)	3000 mm × 1500 mm
Z tengely löket	250 mm
Max. helymeghatározási sebesség	120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet	1.0G
Hűtési forma	Vízhűtés
Lézer hullámhossz	1070nm
A lézerforrás kimeneti teljesítménye	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Választható)
Min. vágási rés	≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága	± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága	± 0,01 mm
A vágóanyag vastagsága (anyag szerint)	0,2-25 mm
Vezető modell	Importált szervomotor
energiaigény	380 V, 50/60 Hz
Üzemhőmérséklet	0-45 ℃
Folyamatos munkaidő	24 óra
A gép súlya	Körülbelül 12000 kg
Az áramellátás teljes védelmi szintje	IP54

Részletes képek

	Név: Géptest és tartozékok.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel történő hegesztés, a 20 éves használat deformáció nélkül. b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas. c.A magas minőség garantálja tartósságát és könnyebb karbantartását.
Név:Váltóáramú szervomotor és vezető Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor biztosítja a stabil, pontos és megbízható hajtást.
	Név:Precíziós Lineáris ÚtmutatókHa továbbfejlesztett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekek és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság biztosítása érdekében ..
Név:VágófejAz érintkezés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagy mértékben javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.
	Név:Lézeres forrássebesség, nagy pontosságú vágóvonal és sima vágóél

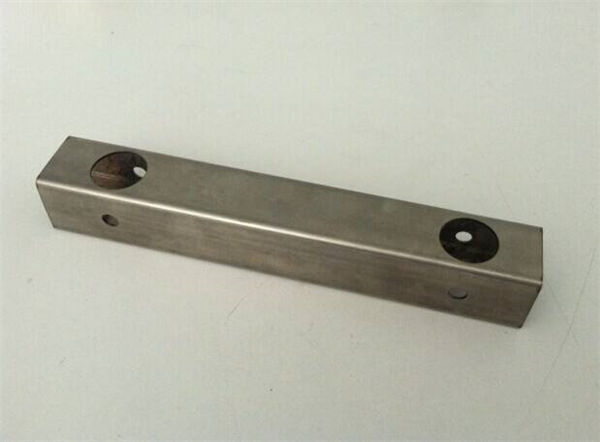

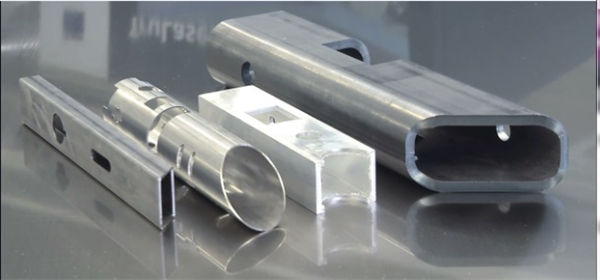

Mintavágás

Kiképzés

A szerződés aláírása után az Ön cége megszervezheti a gyárba érkező műszaki szakembert, hogy megtanulja az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő körülbelül 1-3 nap, a képzés tartalma a következő:
a) Közös rajzszoftver képzés;
b) gépi be- és kikapcsolási oktatási eljárások;
c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása;
d) a gép alapvető tisztítása és karbantartása;
e) Általános hardver hibaelhárítás;
f) Vigyázat a működésnél
