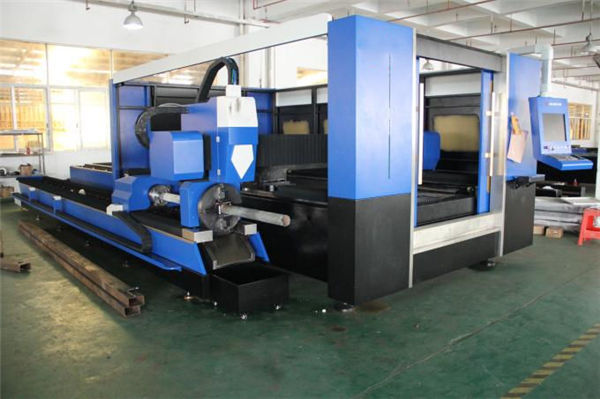

csövek és lemezvágás egy lézervágógépben 700-6000w

csövek és lemezvágás egy lézervágógépben 700-6000w

termék leírás


Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolás részletei: 1 * 40FR tartály
Szállítási idő: 30 nap fémlemez és cső lézervágó gép esetén
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union, L / C
Ellátási képesség: 50 másodperc havonta

Részletes termékleírás


Alkalmazás::Minden fém anyagVágási vastagság:SS Upto 10mm, MS Upto 22cm
Lézer típus ::RostCNC vagy sem ::Igen
Hűtési mód ::VízhűtésVezérlőszoftver ::Cypcut
Támogatott grafikus formátum ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTSzármazási hely::Kína
Típusszám::TY-3015JBGSzolgáltatás utáni szolgáltatások ::A tengerentúli gépeket kiszolgáló mérnökök
Ismétlődő pontosság ::+ -0.03mmÜzemi hőmérséklet::0 ° C-45 ° C
Munkahelyi páratartalom ::5%-95%Feldolgozási tartomány:20-130mmx3000mm
Feszültség::AC380V ± 10% 50Hz (60Hz)Vágási terület:3000 * 1500 mm-es, nagyobb méret testreszabható

Géptest


1. A gép karosszéria 8 mm-es acélszerkezettel, 600 ℃ hőkezeléssel, precíz hegesztéssel, hogy 20 éves használatot biztosítsunk deformáció nélkül.
2. Távtartó magnéziumötvözettel öntéssel, erős stabilitás deformáció nélkül, gyors mozgás.
3. Nagy hatékonyságú dohányzó rendszer a gép testének mindkét oldalán, erős porozott por- és dohánygyűjtés, ez csökkenti a munkavállalók számára okozott károkat.
4. Importált precíziós karimás reduktor és szervomotor, gyors futási sebesség.
5. 70 penge és 6 tolórudak a gépágyon, szoros pengékkel a gép figyelmeztetésének csökkentése érdekében, hengerekkel dolgozó tolórudak a lapok könnyed feltöltéséhez és letöltéséhez.
6. A rugalmas rakodódoboz elõre és mindkét oldalán kinyitható, ami biztosan megfelel a gép munkakörülményeinek.

A szálaszerű gép előnye


1) Kiváló gerendaminőség: Kisebb fókuszátmérő és nagy hatékonyságú munka, kiváló minőség.

2) Nagy vágási sebesség: A vágási sebesség több mint 60m / perc

3) Stabil futás: A világ legfontosabb importszálas lézereinek elfogadása, stabil teljesítmény, kulcsfontosságú alkatrészek

eléri a 100 000 órát;

4) Nagy hatékonyságú a fotoelektromos átalakításhoz: Hasonlítsa össze a CO2 lézervágó géppel,

szálas lézervágó gép háromszoros fotoelektromos konverziós hatékonysággal rendelkezik

5) Olcsó és alacsony karbantartás: Energiatakarékosság és környezetvédelem. Fotoelektromos konverziós arány

legfeljebb 25-30%. Alacsony villamosenergia-fogyasztás, ez csak a hagyományos CO2 lézer 20–30% -át teszi ki

vágó gép. A szálas vonalátvitelnek nem kell tükröznie a lencsét, megtakarítva a karbantartási költségeket;

6) Könnyű műveletek: szálas vonal átvitel, nincs beállítva az optikai út;

7) Szuper rugalmas optikai effektusok: Kompakt kialakítás, könnyen rugalmas gyártási követelmények.

Leírás


Modell3015DG
Lézeres forrásRost
Vágási tartomány (L * W)3000 mm × 1500 mm
Z tengely löket250 mm
Max. helymeghatározási sebesség120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet1.0G
Hűtési formaVízhűtés
Lézer hullámhossz1070nm


A lézerforrás kimeneti teljesítménye



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W / 6000W

(Választható)

Min. vágási rés≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága± 0,01 mm
A vágóanyag vastagsága (anyag szerint)0,2-25 mm
Vezető modellImportált szervomotor
energiaigény380 V, 50/60 Hz
Üzemhőmérséklet0-45 ℃
Folyamatos munkaidő24 óra
A gép súlyaKörülbelül 12000 kg
Az áramellátás teljes védelmi szintjeIP54



Részletes képek

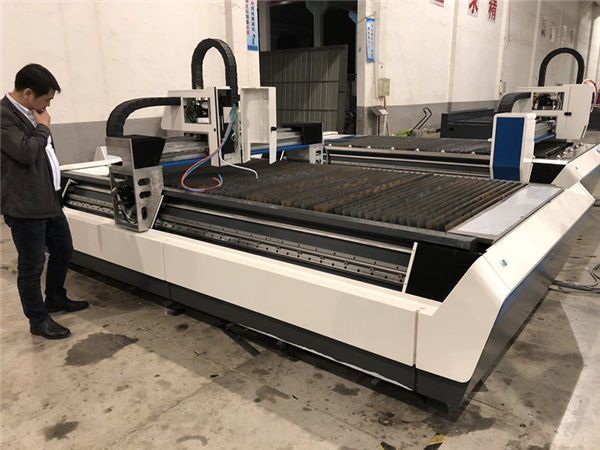

Név: Géptest és tartozékok

a.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel történő hegesztés, hogy 20 évig tartó használatot biztosítson deformáció nélkül.
b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas.
c.A magas minőség garantálja tartósságát és könnyebb karbantartását.

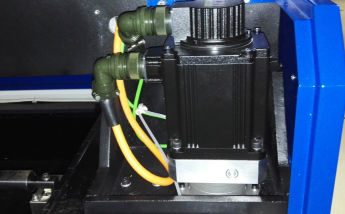

Név:Váltóáramú szervo motor és meghajtó

Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor együtt biztosítja a stabil, pontos és megbízható hajtást.



Név:Precíziós lineáris útmutatók

Fejlett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekes és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság érdekében.

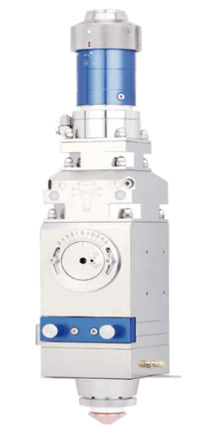

Név:Vágó fej



Az érintés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagyban javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.

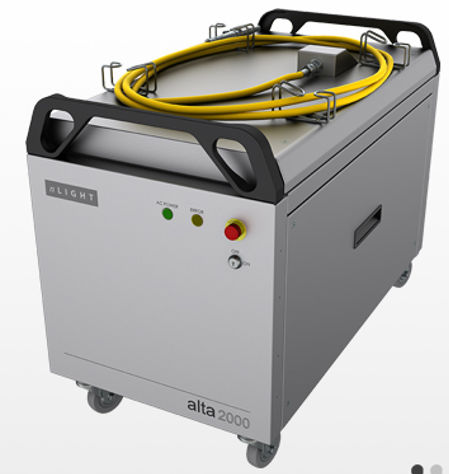

Név:Lézerforrás

gyors, nagy pontosságú vágóvonal és sima vágóél



























































































Mintavágás


Kiképzés


A szerződés aláírása után az Ön cége megszervezheti a gyárba érkező műszaki szakembert, hogy megtanulja az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő körülbelül 1-3 nap, a képzés tartalma a következő:

a) Közös rajzszoftver képzés;

b) gépi be- és kikapcsolási oktatási eljárások;

c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása;

d) a gép alapvető tisztítása és karbantartása;

e) Általános hardver hibaelhárítás;

f) Vigyázat a működésnél,

szavatosság


a) .1A teljes gép éve a csőszálas lézervágó gép számára. (Az ember okozta károk tárgyalások folynak.)

b) .Lézerforrás 2 éves garancia

c). Egész életen át tartó karbantartás és alkatrészellátás

d). Ingyenes képzés az operációs személyzet számára. (a mérnök külföldre mehet, tárgyalások folynak.)
