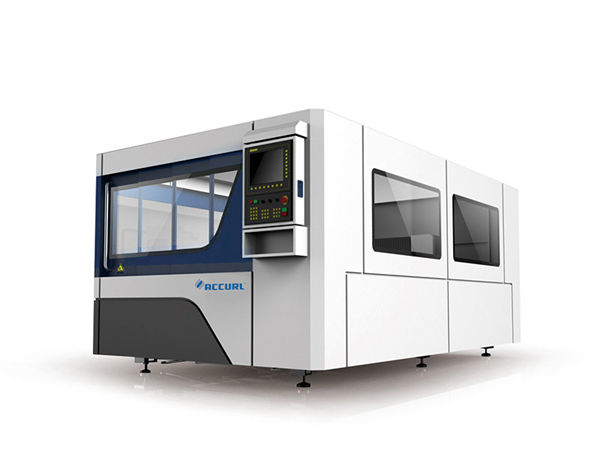

szálas lézer fémvágó gépek vastagság vágására

szálas lézer fémvágó gépek vastagság vágására

termék leírás


Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolási részletek: 1 * 40GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union

Részletes termékleírás


Alkalmazás::Minden fém anyagVágási vastagság:SS Upto 12mm, MS Upto 22cm
Lézer típus ::Importált eredeti szálaszerű lézerNév:Rost lézervágó gép
Mini vonal szélessége:0.1mmTámogatott grafikus formátum ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maximális gyorsulás:1GIsmétlődő pontosság ::+/- 0,03
Üzemi hőmérséklet::0 ° C-45 ° CHűtési mód:Vízhűtés
Tömeg (kg):8600Feszültség::AC380V ± 10% 50Hz (60Hz)
Vágási terület:3000x1500mmTermék:Szálas lézeres fémvágó gépek Vágási vastagság SS akár 12 mm, 3000x1500 mm

A szálas lézeres fémvágó gép előnye


1. Kiváló útminőség: Kisebb lézerpont és magas munka hatékonyság, kiváló minőség.
2. Nagy vágási sebesség: a vágási sebesség 2-3-szorosa, mint az azonos teljesítményű CO2 lézeres vágógéppel.
3. Stabil futás: fogadja el a világ legfontosabb importszálas lézereit, stabil pe
teljesítmény, a kulcsfontosságú alkatrészek elérhetik a 100 000 órát;
4. Nagy hatékonyságú a fotoelektromos átalakításhoz: Hasonlítsa össze a CO2 lézervágó gépekkel. A szálaszerű vágógépeknek háromszoros fotoelektromos átalakítási hatékonysága van.
5. Olcsó: Energiatakarékosság és környezetvédelem. A fotoelektromos konverziós arány akár 25-30% lehet. Alacsony villamosenergia-fogyasztás, ez csak a hagyományos CO2 lézervágó gépek 20–30% -át teszi ki.
6. Alacsony karbantartás: a szálas vonalátvitelnek nem kell tükröznie a lencsét, megtakarítva a karbantartási költségeket;
7 Könnyű műveletek: szálas vonalátvitel, az optikai út beállítása nem lehetséges.

A szálas lézervágó gép főbb jellemzői


1) A világhírű német Dlaser Fiber lézerforrás és az USA Laser Mech vágófej elfogadása
Dinamikus fókuszrendszer, nagy pontossággal vághat és lyukaszthat különféle fémből készült anyagokat
és nagy sebességgel.
2) Mivel a lézert rost továbbítja, nincs szükség karbantartásra vagy a lézer optikai útjának beállítására.
Ez nagymértékben csökkenti a gépek hibaarányát és meghosszabbítja az élettartamot.
3) A nagy formátumú vágófelület megfelel a különféle fémmegmunkálás igényeinek.

Leírás


Lézeres forrásRost
Vágási tartomány (L * W)3000 mm × 15000 mm
Z tengely löket250 mm
Max. helymeghatározási sebesség120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet1.0G
Hűtési formaVízhűtés
Lézer hullámhossz1070nm


A lézerforrás kimeneti teljesítménye



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Választható)

Min. vágási rés≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága± 0,01 mm
A vágóanyag vastagsága (anyag szerint)0,2-25 mm
Vezető modellImportált szervomotor
energiaigény380 V, 50/60 Hz
Üzemhőmérséklet0-45 ℃
Folyamatos munkaidő24 óra
A gép súlyaKörülbelül 8600 kg
Az áramellátás teljes védelmi szintjeIP54

Vágási vastagság referencia táblázat


Lézer teljesítményMax. Vágási vastagság
Szénacél (mm)Rozsdamentes acél (mm)Alumínium (mm)Sárgaréz

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
A paraméter felett csak referenciaként



Alkalmazási anyagok


A szálas lézervágó berendezések alkalmasak fémvágásra, például rozsdamentes acéllemez, enyhe acéllemez, szénacél lemez, ötvözött acéllemez, rugóacél lemez, vaslemez, horganyzott vas, horganyzott lemez, alumínium lemez, réz lemez, sárgaréz lemez, bronz lemez , Arany lemez, ezüst lemez, titán lemez, fémlemez, fém lemez, csövek és csövek stb.

Application Industries


A szálas lézervágó gépeket széles körben használják a hirdetőtábla, a reklám, a táblák, a jelzések, a fémlevelek, a LED-ek, a konyhai termékek, a reklámlevelek, a fémlemez-feldolgozás, a fémek alkatrészei és alkatrészei, vasáruk, alvázak, állványok és szekrények feldolgozása, fémipari termékek gyártása során, fémtárgyak, felvonópanelek vágása, hardver, autóalkatrészek, szemüvegkeret, elektronikus alkatrészek, adattáblák stb

Részletes képek




Név:A gép karosszériája és tartozékai.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel ellátott hegesztés, a 20 éves használat deformáció nélkül.
b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas.
c.A magas minőség garantálja tartósságát és könnyebb karbantartását.
Név:Váltóáramú szervomotor és vezető Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor biztosítja a stabil, pontos és megbízható hajtást.
Név:Precíziós Lineáris ÚtmutatókHa továbbfejlesztett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekek és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság biztosítása érdekében ..
Név:Vágó fej

Az érintés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagyban javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.

Név:Lézeres forrássebesség, nagy pontosságú vágóvonal és sima vágóél

Mintavágás


Kiképzés


Értékesítés utáni szolgáltatás, a képzéstől a gépi telepítésig (3 módon):

1.Tanulási videó és felhasználói kézikönyv angol nyelven a telepítéshez, üzemeltetéshez, karbantartáshoz és a hibaelhárításhoz, valamint műszaki útmutató, amelyet e-mailben, faxon, telefonon / whatsapp / skype // -on stb. Kínálnak, amikor találkoznak a telepítés, a használat vagy a beállítás néhány problémája.
2.Az Ön cége gondoskodhat arról, hogy a gyárba érkezzen technikus, hogy megtanulja az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő kb. 3–5 nap, a képzés tartalma a következő:
a) Közös rajzszoftver képzés;
b) gépi be- és kikapcsolási oktatási eljárások;
c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása
d) a gép alapvető tisztítása és karbantartása;
e) Általános hardver hibaelhárítás;
f) Vigyázat a működésnél.
3.A háztól házig oktató képzési szolgáltatás. A vízum, az utazási költségek és a szállás megfizetése az ügyfél költségén történik. Jobb, ha a képzési időszak alatt fordítót szervez mindkét mérnöknek. Edzési idő: 3-5 nap.

szavatosság


a) .1 A teljes gép éve (az ember okozta károk tárgyalása folyik.)
b) .Lézerforrás 2 éves garancia
c). Egész életen át tartó karbantartás és alkatrészellátás
d). Ingyenes képzés az operációs személyzet számára. (a mérnök külföldre mehet, tárgyalások folynak.)

Csomagolás és szállítás


1.A faházat füstöléses kezelés után végezzük.Nem szükséges a faellenőrzés, és ezzel megkíméljük a szállítási időt.
2.A gép alkatrészeit néhány puha anyag borította, főleg gyöngygyapot segítségével.
Kerülje el az összes olyan károsodást, amely a szállítási folyamat során előfordulhat. Akkor a műanyag fedelet lezárva szorosan becsomagoljuk, ügyeljen arra, hogy a burkolt puha anyagok sértetlenek maradjanak, elkerülve ezzel a vízálló és rozsdaálló tulajdonságokat is.
3.A legfontosabb fa tok, rögzített zsaluzattal.
4.A faház alján szilárd vasaló található, kényelmesen kezelhető és szállítható.
