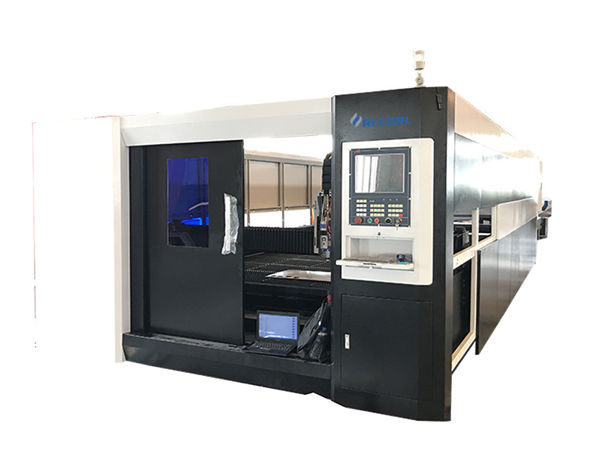

fémlemez szálas lézervágó gép rozsdamentes acélhoz

termék leírás

Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolási részletek: 1 * 40GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union
Ellátási képesség: 150sets

Részletes termékleírás

Alkalmazás::	Minden fém anyag	Vágási vastagság:	SS Upto 12mm, MS Upto 22cm
Lézer típus ::	Rost	Impulzus frekvencia:	1-2000HZ
Helymeghatározó rendszer:	A vörös fény	Vezérlőszoftver ::	Cypcut
Támogatott grafikus formátum ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Származási hely::	Kína
Típusszám::	TY-6020JB	Szolgáltatás utáni szolgáltatások ::	A tengerentúli gépeket kiszolgáló mérnökök
Ismétlődő pontosság ::	+ -0.03mm	Üzemi hőmérséklet::	0 ° C-45 ° C
Munkahelyi páratartalom ::	5%-95%	Lézerforrás:	Kínai vagy importált
Feszültség::	AC380V ± 10% 50Hz (60Hz)	Vágási terület:	6000 * 2000mm
Termék név:	Fémlemez acélszál lézervágó gép TY-6020JB

A szálaszerű gép előnye

1. Hasonlítsa össze a hagyományos lézerrel. A szálaszerű környezetvédelem nagyobb
2. Sokkal alacsonyabb energiafogyasztás: a szálaszerv fotoelektromos átalakítási hatékonysága 15-szer nagyobb, mint a hagyományos lézernél.
3. Magasabb lézerfényminőség: egymodulos lézerforrás
4. Alacsonyabb fogyasztás: Az elektromos fogyasztás óránként 7 kW alatt van.

A szálas lézervágó gép főbb jellemzői

Géptest:
1. Taiyi gépház 8 mm-es acélszerkezettel, 600 ℃ hőkezeléssel, precíz hegesztéssel, hogy 20 éves használatot biztosítson deformáció nélkül.

2. Távtartó magnéziumötvözettel öntéssel, erős stabilitás deformáció nélkül, gyors mozgás.

3. Nagy hatékonyságú dohányzó rendszer a gép testének mindkét oldalán, erős porozott por- és dohánygyűjtés, ez csökkenti a munkavállalók számára okozott károkat.

4. Importált precíziós karimás reduktor és szervomotor, gyors futási sebesség.

5. 70 penge és 6 tolórudak a gépágyon, szoros pengékkel a gép figyelmeztetésének csökkentése érdekében, hengerekkel dolgozó tolórudak a lapok könnyed feltöltéséhez és letöltéséhez.

6. A rugalmas rakodódoboz elõre és mindkét oldalán kinyitható, ami biztosan megfelel a gép munkakörülményeinek.

Leírás

Lézeres forrás	Rost
Vágási tartomány (L * W)	6000 mm × 2000 mm
Z tengely löket	250 mm
Max. helymeghatározási sebesség	120 m / perc
X, Y tengely max. gyorsítsd fel a sebességet	1.0G
Hűtési forma	Vízhűtés
Lézer hullámhossz	1070nm
A lézerforrás kimeneti teljesítménye	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Választható)
Min. vágási rés	≤ 0,1 mm
Az X, Y és Z tengelyek pozícionálási pontossága	± 0,03 mm
Az X, Y és Z tengelyek ismételt pozicionálási pontossága	± 0,01 mm
A vágóanyag vastagsága (anyag szerint)	0,2-25 mm
Vezető modell	Importált szervomotor
energiaigény	380 V, 50/60 Hz
Üzemhőmérséklet	0-45 ℃
Folyamatos munkaidő	24 óra
A gép súlya	Körülbelül 12000 kg
Az áramellátás teljes védelmi szintje	IP54

Vágási vastagság referencia táblázat

Lézer teljesítmény	Max. Vágási vastagság
Lézer teljesítmény	Szénacél (mm)	Rozsdamentes acél (mm)	Alumínium (mm)	Sárgaréz (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
A paraméter felett csak referenciaként

Alkalmazott anyagok

Rozsdamentes acél, szénacél, ötvözött acél, szilikon acél, rugóacél, galvanizáló lemez, ecetes lemez, sárgaréz lemez, réz lemez, alumínium lemez stb.

Részletes képek

	Név:Géptest és tartozékok a.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel történő hegesztés, hogy 20 évig tartó használatot biztosítson deformáció nélkül. b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas. c.A magas minőség garantálja tartósságát és könnyebb karbantartását.
Név:Váltóáramú szervo motor és meghajtó Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor együtt biztosítja a stabil, pontos és megbízható hajtást.
	Név:Precíziós lineáris útmutatók Fejlett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekes és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság érdekében.
Név:Vágó fej Az érintés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagyban javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.
	Név:Lézerforrás gyors, nagy pontosságú vágóvonal és sima vágóél

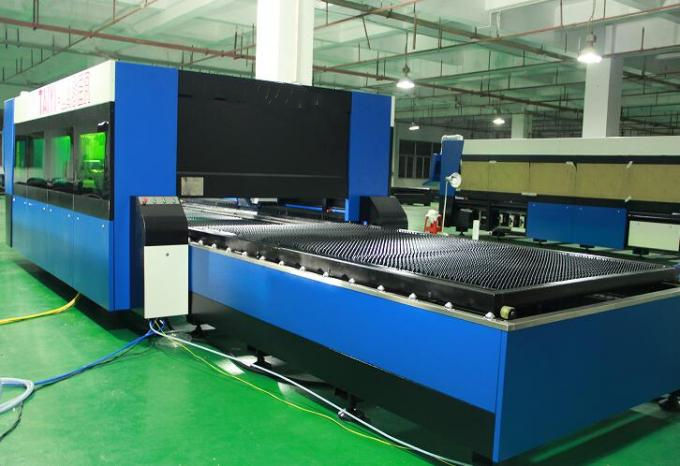

Név:Géptest és tartozékok

a.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel történő hegesztés, hogy 20 évig tartó használatot biztosítson deformáció nélkül.
b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas.
c.A magas minőség garantálja tartósságát és könnyebb karbantartását.

Név:Váltóáramú szervo motor és meghajtó

Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor együtt biztosítja a stabil, pontos és megbízható hajtást.

Név:Precíziós lineáris útmutatók

Fejlett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekes és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság érdekében.

Név:Vágó fej

Az érintés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagyban javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.

Név:Lézerforrás

gyors, nagy pontosságú vágóvonal és sima vágóél

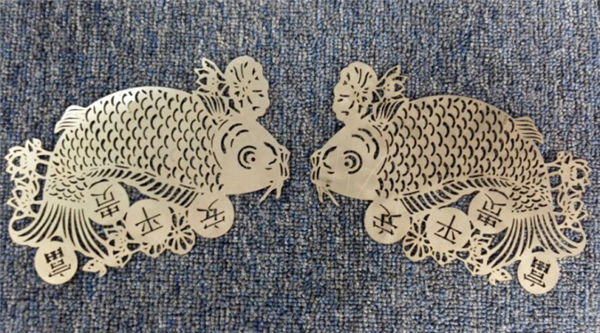

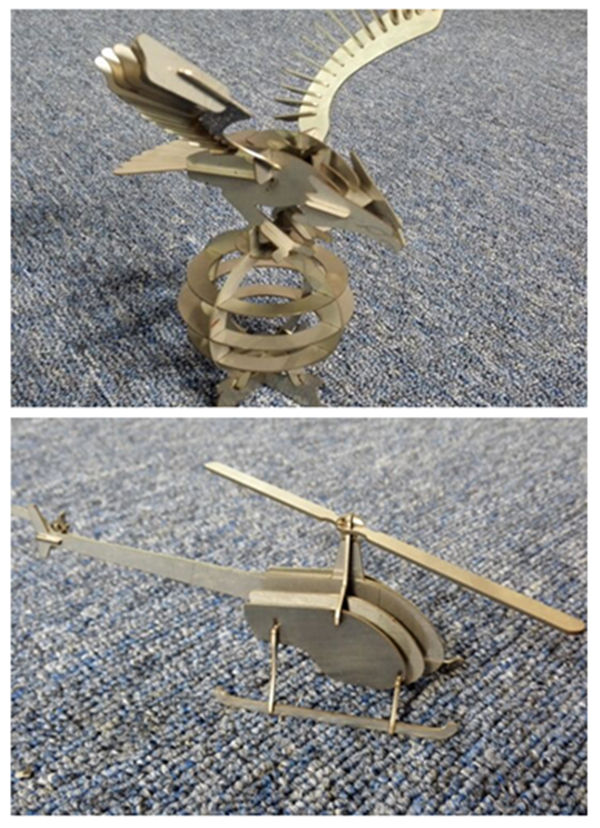

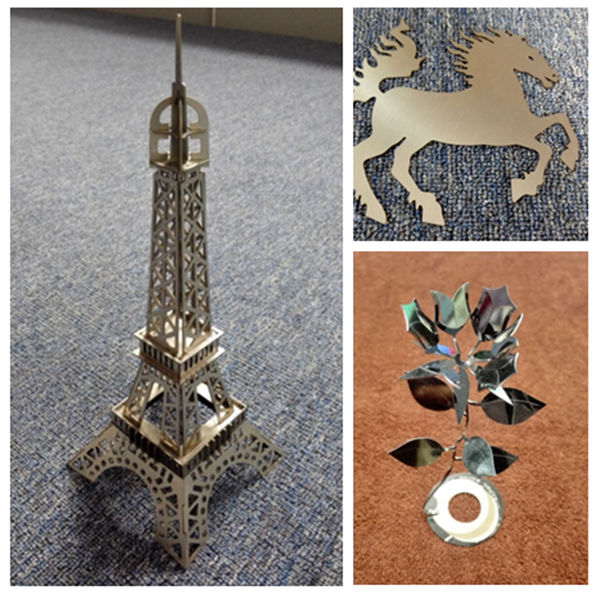

Mintavágás

Kiképzés

Értékesítés utáni szolgáltatás, a képzéstől a gépi telepítésig (3 módon):
1. Képzési videó és felhasználói kézikönyv angol nyelven a telepítéshez, üzemeltetéshez, karbantartáshoz és hibaelhárításhoz, valamint műszaki útmutató, amelyet e-mailben, faxon, telefonon / whatsapp / skype // -on stb. Kínálnak, amikor találkoznak a telepítés, a használat vagy a beállítás néhány problémája.
2. Az Ön cége rendezheti a gyárba a technikusokat, hogy megtanulják az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő körülbelül 3-5 nap, a képzés tartalma a következő:
a) Közös rajzszoftver képzés;
b) gépi be- és kikapcsolási oktatási eljárások;
c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása
d) a gép alapvető tisztítása és karbantartása;
e) Általános hardver hibaelhárítás;
f) Vigyázat a működésnél.
3. Oktatási képzés háztól házig. A vízum, az utazási költségek és a szállás megfizetése az ügyfél költségén történik. Jobb, ha a képzési időszak alatt fordítót szervez mindkét mérnöknek. Edzési idő: 3-5 nap.

szavatosság

a). 1Év az egész gép számára, fémszál lézervágó géphez. (Az ember okozta károk tárgyalások folynak.)
b). Lézerforrás 2 év garancia
c). Egész életen át tartó karbantartás és alkatrészellátás
d). Ingyenes képzés a műveleti személyzet számára. (a mérnök külföldre mehet, tárgyalások folynak.)
