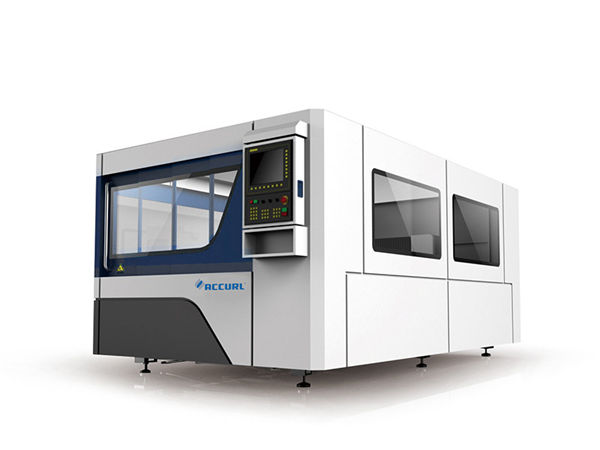

galvanizált lemez lézeres vágógép-egyedi füstszívó rendszer

galvanizált lemez lézeres vágógép-egyedi füstszívó rendszer

termék leírás


Tanúsítás: CE
Fizetési és szállítási feltételek:
Minimális rendelési mennyiség: 1Set
Alkuképes ár
Csomagolás részletei: 1 * 20 GP tartály
Szállítási idő: 30 nap
Fizetési feltételek: L / C, D / A, T / T, D / P, Western Union

Részletes termékleírás


Alkalmazás::Minden fém anyagVágási vastagság:Horganyzott lemez akár 20 mm-ig
Lézer típus ::RostCNC vagy sem ::Igen
Hűtési mód ::VízhűtésVezérlőszoftver ::Cypcut
Támogatott grafikus formátum ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTSzármazási hely::Kína
Típusszám::TY-4020JBSzolgáltatás utáni szolgáltatások ::A tengerentúli gépeket kiszolgáló mérnökök
Ismétlődő pontosság ::+ -0.03mmÜzemi hőmérséklet::0 ° C-45 ° C
Munkahelyi páratartalom ::5%-95%Lézerforrás:Kínai vagy importált
Feszültség::AC380V ± 10% 50Hz (60Hz)Vágási terület:3000 * 1500mm

A szálaszerű gép előnye


1. Hasonlítsa össze a hagyományos lézerrel. A szálaszerű környezetvédelem nagyobb:



2. Sokkal alacsonyabb energiafogyasztás: a szálaszerv fotoelektromos átalakítási hatékonysága 15-szer nagyobb, mint a hagyományos lézernél.
3. Magasabb lézerfényminőség: egymodulos lézerforrás



4. Alacsonyabb fogyasztás: Az elektromos fogyasztás óránként 7 kW alatt van.



Miért válasszon minket?


Géptest:
1. A gép karosszéria 8 mm-es acélszerkezettel, 600 ℃ hőkezeléssel, precíz hegesztéssel, hogy 20 éves használatot biztosítsunk deformáció nélkül.
2. Távtartó magnéziumötvözettel öntéssel, erős stabilitás deformáció nélkül, gyors mozgás.
3. Nagy hatékonyságú dohányzó rendszer a gép testének mindkét oldalán, erős porozott por- és dohánygyűjtés, ez csökkenti a munkavállalók számára okozott károkat.
4. Importált precíziós karimás reduktor és szervomotor, gyors futási sebesség.
5. 70 penge és 6 tolórudak a gépágyon, szoros pengékkel a gép figyelmeztetésének csökkentése érdekében, hengerekkel dolgozó tolórudak a lapok könnyed feltöltéséhez és letöltéséhez.
6. A rugalmas rakodódoboz elõre és mindkét oldalán kinyitható, ami biztosan megfelel a gép munkakörülményeinek.

Leírás


LézerforrásIPG / Raycus / Max
Géptestportál szerkezet
Munkahelyi utazásNagy pontosságú gömbcsavaros numerikus vezérlőasztal etetőkészülékkel
Maximális futási sebesség80m / min
X / Y pontosság0,03 mm / m
Tápegység380 V 50Hz / 60Hz
X / Y ismételt helymeghatározás± 0,03 mm
Futó hőmérséklet0 ° C-45 ° C
Max. Gyorsulás1.0G
A gép bruttó teljesítménye<16KVA
Alkalmazott anyagokVékony, enyhe acél, rozsdamentes acél és más fémlemezek
Vágási terület3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Teljes súly7500KGS

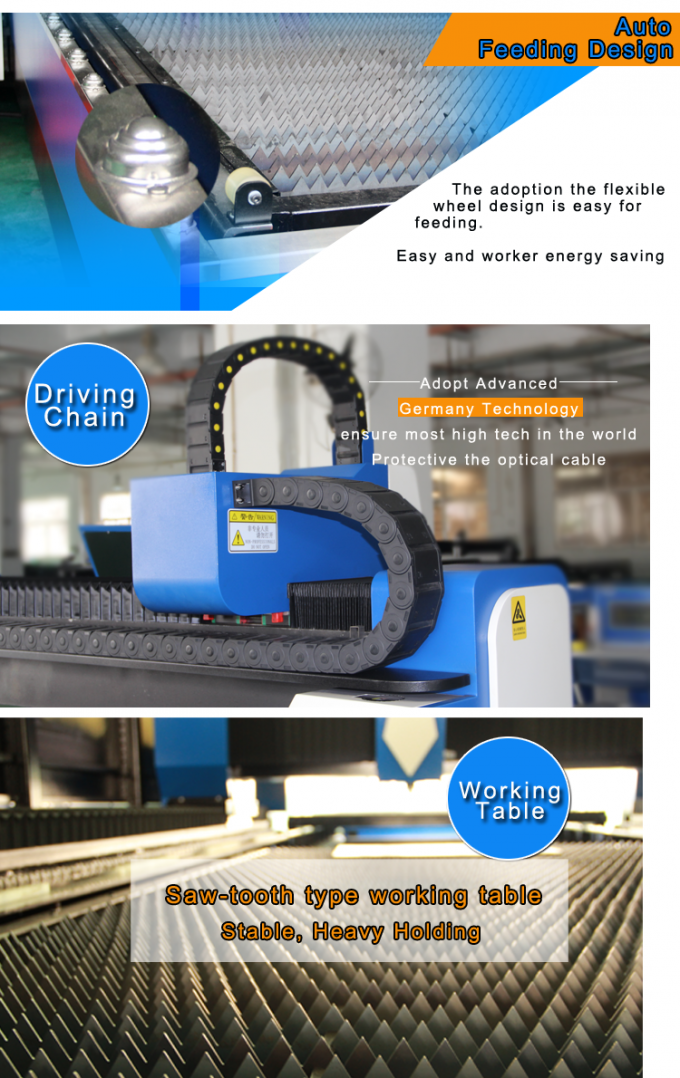

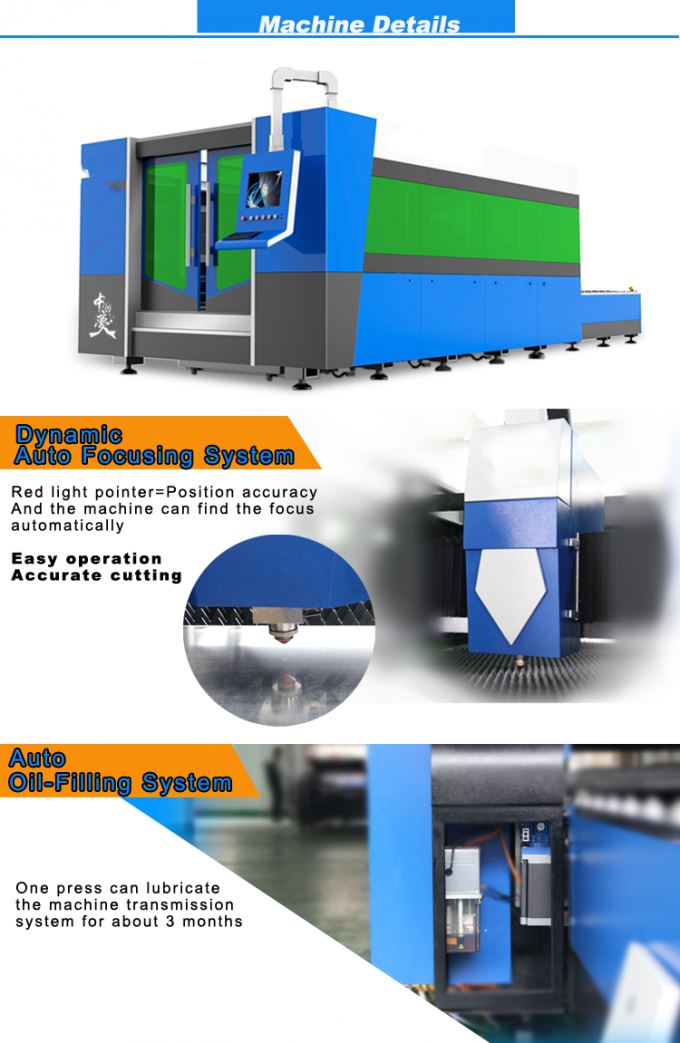

Részletes képek






Név:Géptest és tartozékok

a.600 ℃ hőkezelés, 24 órás hűtés a sütőben, pontos CO2-védelemmel történő hegesztés, hogy 20 évig tartó használatot biztosítson deformáció nélkül.
b.Szinkron X / Y / Z tengelyek: A Z tengely 150 mm-en futhat, sokféle fémlemez vágására alkalmas.
c.A magas minőség garantálja tartósságát és könnyebb karbantartását.

Név:Váltóáramú szervo motor és meghajtó

Az importált szervomotor (Y tengely két szervomotor által hajtott) és a kifinomult bolygó reduktor együtt biztosítja a stabil, pontos és megbízható hajtást.





Név:Precíziós lineáris útmutatók

Fejlett vágórendszer, lézeres teljesítmény és szervómozgás tökéletesen illeszkednek egymáshoz, importált nagy pontosságú fogaskerekes és állványhajtó rendszer, cserélhető dupla munkaasztal, a nagyobb feldolgozási sebesség és pontosság érdekében.

Név:Vágó fej



Az érintés nélküli vágófej funkciója az automatikus magasság-követés és az ütközés megakadályozása, amely nagyban javítja a vágási sebességet, a simaságot és a vágási pontosságot ugyanazon kimeneti teljesítmény mellett. Egyszóval, a vágási hatékonyság növelhető.





Név:Lézerforrás

gyors, nagy pontosságú vágóvonal és sima vágóél

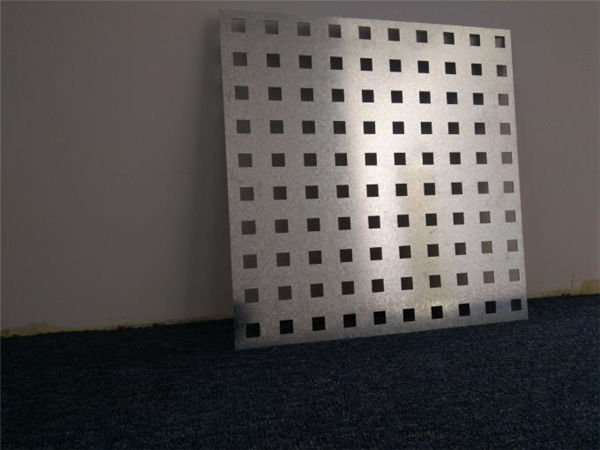

Mintavágás


Kiképzés


A szerződés aláírása után az Ön cége megszervezheti a gyárba érkező műszaki szakembert, hogy megtanulja az alapvető ismereteket a berendezésekről és a működésről, elegendő képzési idő körülbelül 1-3 nap, a képzés tartalma a következő:
a) Közös rajzszoftver képzés;
b) gépi be- és kikapcsolási oktatási eljárások;
c) A központ és a szoftver paraméterei, a paraméterek tartományának beállítása;
d) a gép alapvető tisztítása és karbantartása;
e) Általános hardver hibaelhárítás;
f) Vigyázat a működésnél,

szavatosság


a) .1A teljes gép éve fémszálas lézerjelölő gépeknél. (Az ember okozta károk tárgyalások folynak.)
b) .Lézerforrás 2 éves garancia
c). Egész életen át tartó karbantartás és alkatrészellátás
d). Ingyenes képzés az operációs személyzet számára. (a mérnök külföldre mehet, tárgyalások folynak.)
